Doubble Diaphragm Pump

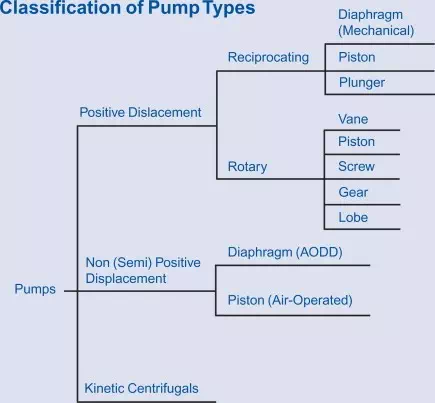

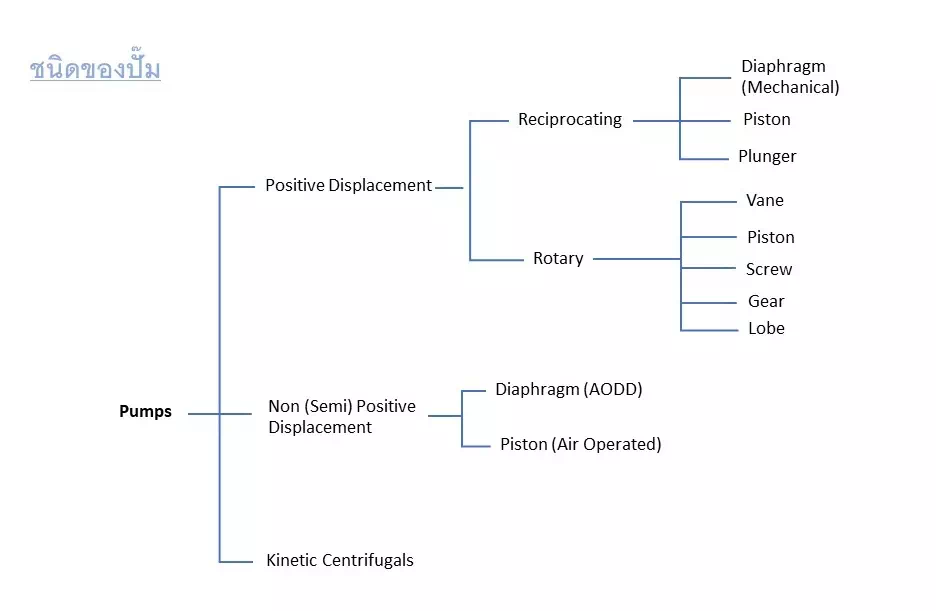

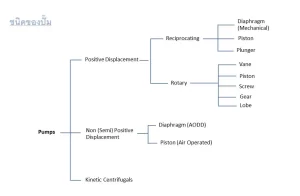

ชนิดของปั๊ม
ไดอะแฟรมปั๊มแบบใช้ลมขับ
AODD ปั๊ม เป็นปั๊มปริมาณการไหลคงที่ (Positive displacement pump, PD pump) ชนิดหนึ่งที่ดูดได้ด้วยตัวเอง (Self priming) ที่ใช้ความดันลม (Compressed air) เป็นกำลังขับ
ใช้แผ่นไดอะแฟรมซึ่งยืดหยุ่นได้ (Flexible) ประเภทยางหรือพลาสติก (Engineering elastomer) ที่ทนทานต่อสารเคมี (Chemical inert or resistance) ในการถ่ายพลังไปขับของไหล (Fluid) ให้ไหลจากด้านเข้า (Inlet) ไปสู่ด้านออก (Outlet) โดยของไหลจะถูกดูดเข้าตัวปั๊มโดยพลังของสุญญากาศ (Vacuum) ที่สร้างโดยการบีบอัด (Compress) ของแผ่นไดอะแฟรม (Diaphragm) ด้านเข้า และบีบอัดให้ออกไปด้วยแผ่นไดอะแฟลมที่ด้านออก

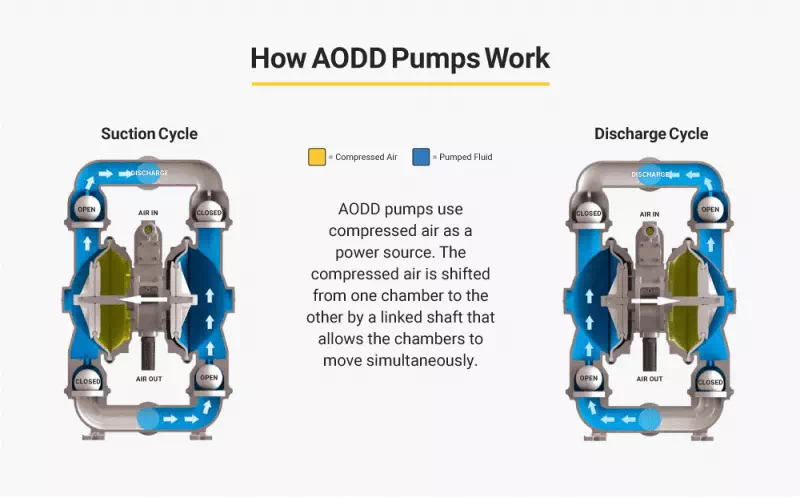

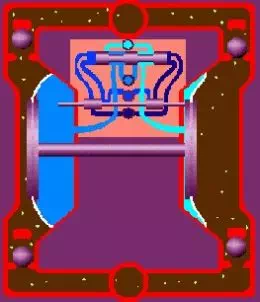

แผ่นไดอะแฟลมทั้งขาเข้าและขาออกจะทำงานอย่างสัมพันธ์กันด้วยแกนเดียวกันผลักดัน ด้านหนึ่งถูกบีบอัด อีกด้านหนึ่งจะคลายการบีบอัด สลับกันไป ทั้งหมดจะทำงานโดยการขับของลมอัดความดัน (Compressed air) จะมีบอลวาล์ว (Ball valve) อยู่ภายใน ซึ่งทำงานอย่างสัมพันธ์กัน เปิดปิดสลับกันเพื่อคอยควบคุมการไหลเข้า และการไหลออกของของไหล แผ่นไดอะแฟรม ซึ่งทำด้วยวัสดุที่ทนทานต่อการกัดกร่อน จะเป็นตัวแยกของไหลไม่ให้สัมผัสกับวัสดุโครงสร้างที่ทำด้วยโลหะ จึงไม่เกิดการกัดกร่อน
