About Positive Displacement Pump

PD ปั๊ม หรือ Positive Displacement Pump

PD ปั๊มเป็นปั๊มที่ให้ปริมาณการไหลคงที่ในแต่ละรอบที่หมุน ทุกชนิดของ PD ปั๊ม เช่น Reciprocating, Plunger, Diaphragm, Gear, Screw, Vane, Lobe, Peristaltic pump เป็นต้น. PD ปั๊มทุกชนิดใช้เป็นปั๊มวัดปริมาตร(เตอร์ริ้งปั๊ม หรือ Metering pump) ได้

การจัดกลุ่มของปั๊มชนิดต่างๆ

ปั๊มแบ่งเป็น กลุ่ม คือ

กลุ่ม 1 พีดีป๊ม (Positive displacement pump)
กลุ่ม 2 ไม่ไช่พีดีป๊ม (Non - Positive displacement pump)
กลุ่ม 3 ปั่มอาศัยแรงเหวี่ยง (Centrifugal pump)

การใหลเปรียบเทียบระหว่าง พีดี ปั๊มกับปั๊มแรงเหวี่ยง

ลักษณะการใหลและการขนส่งเปรียบเทียบ

การเปรียบเทียบแฟคเตอร์ด้านต่างๆระหว่าง พีดี ปั๊มกับปั๊มแรงเหวี่ยง

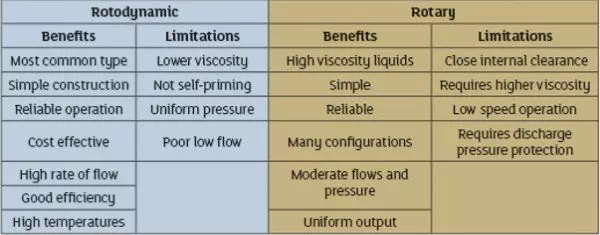

ข้อดีและข้อจำกัดระหว่าง พีดี ปั๊มกับปั๊มแรงเหวี่ยง

เปรียบเทียบสมรรถนะในการใช้งานของพีดีปั๊มกับปั๊มแรงเหวี่ยง

เปรียบเทียนค่าใช้จ่ายในการใช้งานของพีดีปั๊มกับปั๊มแรงเหวี่ยง

การใช้งานที่ใช้ทดแทนกันใด้

PD ปั๊ม แบ่งตามชนิดการทำงานของตัวขับ

Diaphragm pumps – Reciprocating (ชักเข้าชักออก)
Rotary lobe pumps – Rotary (หมุน)
Screw pumps – Rotary
Flexible Impeller – Reciprocating
Peristaltic Pumps – Reciprocating
Gear Pumps – Rotary
Vane Pumps – Rotary

มีเตอริ้งปั๊ม - Metering Pump

การทำงานของ Peristaltic Pump

ตารางความสามารถ ความเหมาะสมในการใข้งานของ PD ปั๊ม

Comparing Technical Ability of different Rotary Positive Displacement Pumps

E = Excellent, G = Good, A = Average, P = Poor

Abrasives	Thin Liquids	Viscous	Solids	Dry Prime	Different Pressure
Internal Gear	G	G	E	P	A
External Gear	P	G	G	P	A
Lobe	G	A	E	E	A
Vane	P	E	A	P	G

การเลือกชนิดการใช้งานปั๊ม

พีดีปั๊ม ใช้งานกับ
Common PD pump applications
• High Viscosity fluids such as cooking oils, mineral oils, molasses, sauces, dairy, chocolate,
• High-pressure requirements
• Low flow rate requirements

ปั๊มแบบแรงเหวี่ยง ใช้งานกับ

Common centrifugal pump applications

Low Viscosity Fluids such as water, Juice, Alcohol, mild chemicals, solvents, diesel, petrol
Typically for tank to tank transfer applications
High Flow applications

คุณสมบัติพิเศษของ พีดีปั๊ม

Accurate & pulseless flow at high differential pressures
Fluids too viscous for centrifugal pumps
Higher differential pressures than centrifugal pumps
High mechanical efficiency across different pressures and varying flow
Efficient suction lift applications
Operating at different points on their curves
Ideal for viscous fluids with or without partial solids

ลักษณะของการกระตุกของการไหลในแต่ละรอบ (Flow pulsation) ของพีดีปั๊ม

การไหลของพีดีปั๊มจะเป็นช่วงแต่ละรอบ การไหลจึงไม่สม่ำเสมอตามรอบ ดังรูป

การติดตั้ง Pusation dampener เพื่อลดการกระตุก เพื่อให้การไหลสม่ำเสมอขึ้น (Flow pulsation dampener หรือ In line pulsation dampener) ดังตัวอย่าง
