About Vane Pumps rev1

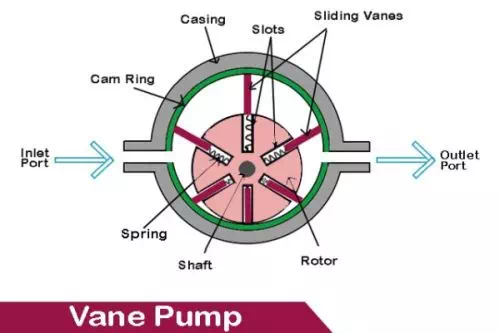

น้ำมันไฮดรอลิกจะถูกส่งเข้ามาทางช่องเข้า แล้วเข้ามาเติมในส่วนช่องว่าง เมื่อปั๊มเริ่มหมุนตัว ใบพัดก็จะถูดสลัดออกมาสัมผัสกับตัวเรือน โดยแกนของใบพัดจะติดอยู่เยื้องกับจุดศูนย์กลางของตัวเรือน จากการที่แกนใบพัดติดอยู่เยื้องกับจุดศูนย์กลาง ทำให้ช่องว่างระหว่างใบพัดแต่ละช่วงไม่เท่ากัน โดยในช่วงจังหวะดูด ช่องว่างระหว่างใบพัดจะถูกขยายออกจนมีช่องว่างมากที่สุด หลังจากนั้น ช่องว่างจะเริ่มลดลงเป็นจังหวะการอัด การทำงานของตัวปั๊มจึงเงียบ ไม่มีเสียงดังรบกวน

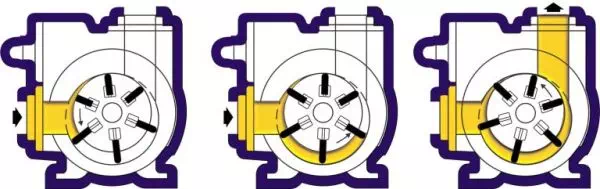

ขั้นตอนการทำงานของปั๊มแบบใบพัด

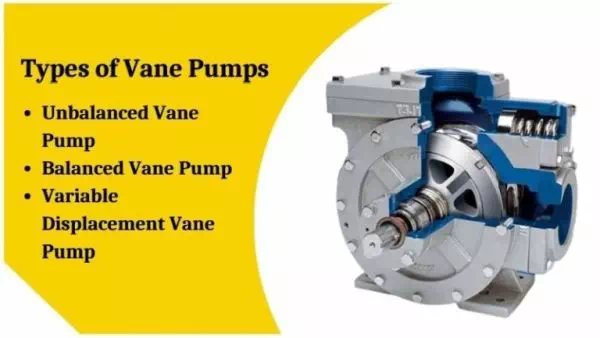

Types of Vane Pump

1. Balanced Vane Pump
2. Unbalanced Vane Pump
3. Variable Displacement Vane Pump

Advantages of Vane Pump:

• Vane pumps are self-priming, strong, and provide continuous delivery at a fixed speed.
• They provide uniform discharge with negligible vibrations.
• Their vans are self-compensating for wear, and the vans can be easily replaced.
• These pumps do not require a check valve.
• They are light in weight and compact.
• They can handle liquids containing vapors & gases.
• Volumetric and overall efficiencies are high.
• Discharge is fewer sensitives to changes in viscosity & pressure variations.
• It can handle low viscosity liquids at high pressures.
• It can dry run for short periods.
• This pump develops a good vacuum.
• Balanced pump bearing eliminates side loads, and therefore higher operating pressures can be used.

Disadvantages of Vane Pump

• Relief valves are required to protect the pumps in the event of a sudden stop of delivery.
• They are not suitable for abrasive liquids.
• They require good sealing.
• They require good filtration systems, and foreign particles can severely damage the pump.
• It has a complex design.
• It is unsuitable for high viscosity liquids at high pressures.
• They are fixed displacement pumps.

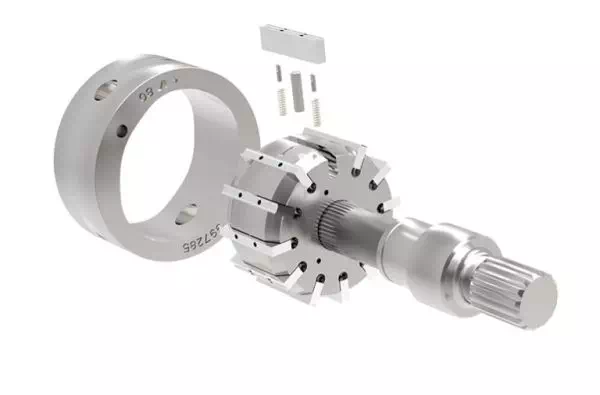

Materials Of Construction / Configuration Options

• Externals (head, casing) - Cast iron, ductile iron, steel, and stainless steel.
• Vane, Pushrods - Carbon graphite, PEEK®.
• End Plates - Carbon graphite
• Shaft Seal - Component mechanical seals, industry-standard cartridge mechanical seals, and  magnetically-driven pumps.
• Packing - Available from some vendors, but not usually recommended for thin liquid service

Application of Vane Pump:

This pump has various applications for the pumping of the following fluids:

• Aerosol and Propellant
• Aviation Services – Fuel Transfer, Deicing
• Auto Industry – Fuel, Lube, Refrigeration Cooling
• Bulk transfer of LPG and NH3
• LPG cylinder filling
• Alcohol
• Refrigeration – Freons, Ammonia

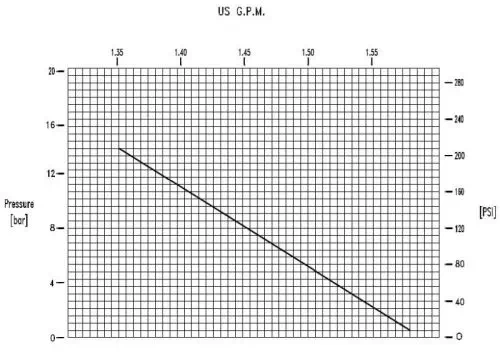

กราฟแสดงสมรรถภาพของ PD ปั๊ม

Vane Pump	Centrifugal Pump
It is a Positive displacement pump.	It is a dynamic pump.
The vane pump works on the principle of positive displacement.	It works on the principle of centrifugal force.
It has no priming issues.	It has priming issues.
This pump is less efficient.	Centrifugal pump has high efficiency.
It has an average initial cost.	It has a high initial cost.
These are less commonly used compared to centrifugal pumps.	These are the most commonly used pumps.
Vane pumps control the flow excellently.	These pumps have a very poor capability to control the flow.

การเลือกใช้ปั๊มจะต้องกำหนดความดันและปริมาณการไหลที่ต้องการแล้ว จะต้องให้การออกแบบ (Design) ตรงกับมาตรฐานอุตสาหกรรมที่ยอมรับ (Design code and standard เช่น ANSI, API, ISO, JIS, DIN, NFPA เป็นต้น) และคำแนะนำที่ยอมรับในการออกแบบปั๊มอุตสาหกรรม (Industrial practices) ชนิดนั้นๆ
