Pipe Hanger, Pipe Support

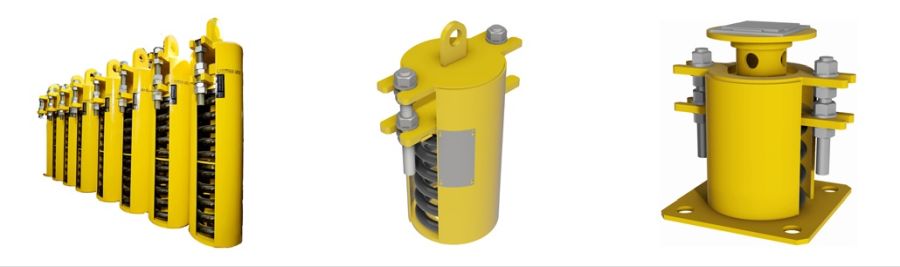

JIMC เป็นผู้ผลิต Pipe Hanger และ Pipe Support อุปกรณ์รองรับและพยุงน้ำหนักท่อไม่ให้เคลื่อนตัวออกจากแนวที่ออกแบบไว้ มีเครื่องพยุงท่อแบบใช้สปริง (Spring hanger), แบบมีหมอนรองรับท่อ (Pipe support) การออกแบบและประกอบเป็นไปตามมาตรฐานอุตสาหกรรม เพื่อใช้สำหรับโรงไฟฟ้า,โรงกลั่นน้ำมัน, โรงปิโตรเคมี, โรงเคมี, โรงงานกระดาษและเยื่อกระดาษ, โรงงานอาหาร
| Division | Designation | Purpose | Remark |
|---|---|---|---|
| Hanger & Support | Constrant Hanger | Support weight of piping and equipment Prevent excessive strain and deformation |
Variablity > 50mm |
| Variable Hanger | Vertical displacement between 2 and 50 millimeter, Variability ≤ 25% | ||
| Rigid Hanger | Vertical displacement between 0 and 2 millimeters | ||
| Brace | Spring Type-Sway Struts | Prevents movement of piping caused by forces other than deadweight and thermal expansion | Minimal displacement due to thermal expansion Considerable displacement due to thermal expansion |
| Shock Absorber - Snubber | Considerable displacement due to thermal expansion | Rigid Struts | - |
| Rigid Item | Pipe Attachment Elements |
Connects piping systems to other structures (piping contact) | - |
| Structural Attachment Elements | Connects piping systems to other structures (structure contact) | - | |
| Connecting Elements | Connects piping systems to other structures | - | |
| Cold Support | Cryogenic Pipe Supports | Used in insulation systems in cryogenic piping | - |
Pipe Support Product Category
Variable Hangers & Supports
- A, B, C, F, H, S, T - TYPE
Constant Hanger & Supports
- CD, CS, CH, CV, CHT - TYPE
Dynamic Loaded Elements
- SWAY BRACES - SPRING TYPE
- SWAY STRUT - RIGID STRUT
- SNUBBER - HYDRAULIC TYPE
Structural Attachment Elements
- CLEVIS ATTACHMENT, BOX ATTACHMENT, LUG PLATE
- WASHER PLATE, SPHERICAL SHEET
Connecting Elements
- TURNBUCKLE, EYE BOLT, EYE ROD, CLEVIS BOLT
- STRAIGHT BOLT, ROD COUPLING, EYE NUT, FORGED CLEVIS
Pipe Attachment Elements
- SINGLE PIPE CLAMP, DOUBLE PIPE CLAMP, RISER PIPE CLAMP
- CLAMP SHOE, PIPE SHOE, SADDLE
Miscellaneous
- STANCHION, STOPPER LUG, PIPE LUG, ELBOW LUG
- RISER LUG, ADJUST SUPPORT, RIB
Cryogenic Pipe Supports
- SHOE, HOLD DOWN, ANCHOR - TYPE
Standard Manufacturing Specification
Pipe Support Design and Condition
Maintenance
Pipe Support และ Pipe Hanger ที่ทำงานผิดปกติอาจทำให้เกิดปัญหาในระบบท่อได้ แม้ว่าท่อนั้นจะอยู่ในสภาพที่เหมาะสมที่สุดก็ตาม ด้วยระยะเวลาที่ผ่านการใช้งานก็เป็นปัจจัยที่ควรคำนึงถึงในการบำรุงรักษา ดังนั้น ควรตรวจสอบการรองรับท่อเป็นประจำเพื่อตรวจสอบการเปลี่ยนแปลงในการเคลื่อนที่ การกัดกร่อน และประสิทธิภาพ
